一、振動盤簡介：
振動盤是一種自動組裝或自動加工機械的輔助送料設備。它能把各種產品有序地排列出來，配合自動組裝設備將產品各個部位組裝起來成為完整的一個產品，或者配合自動加工機械完成對工件的加工。
二、振動盤設計原理：
振動盤料斗下面有個脈沖電磁鐵，可以使料斗作垂直方向振動，由傾斜的彈簧片帶動料斗繞其垂直軸做扭擺振動。料斗內零件，由于受到這種振動而沿螺旋軌道上升。在上升的過程中經過一系列軌道的篩選或者姿態變化，零件能夠按照組裝或者加工的要求呈統一狀態自動進入組裝或者加工位置。 其工作目的是通過振動將無序工件自動有序定向排列整齊、準確地輸送到下道工序 。

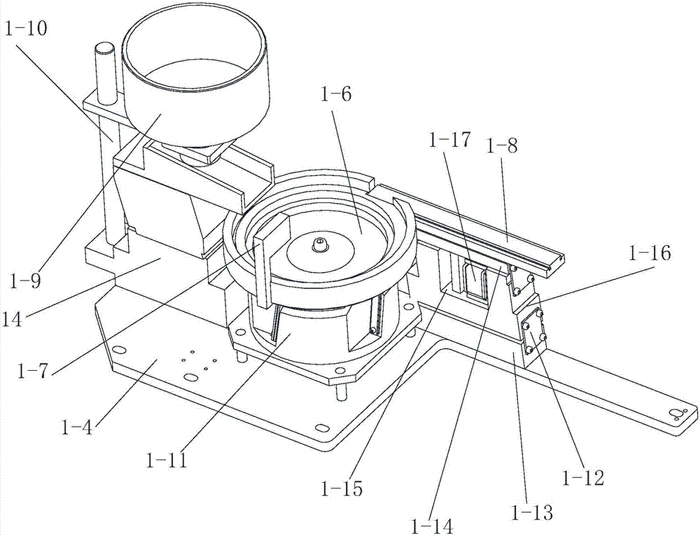

三、振動盤結構圖：

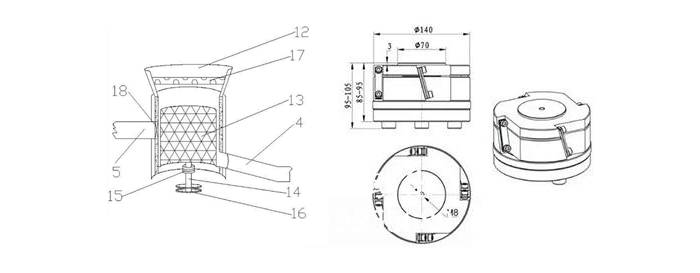

四、振動盤底座結構圖：
